Ujikom DCI ~ Network Administrator
Pada hari ini sabtu yang pagi ini setelah saya melakukan perkuliahan saya langsung data ke ruangan teori yang akan melaksanakan ujikom dengan tema network administrator.
ketika saat masuk kelas saya lupa dong gak bawa laptopnya wkwkwkwk, dan laptop nya juga perlu di charger yah bawa aja stop kontaknya. sekalian gtu mksdnya.
Pada saat mengerjakan soal-soalnya mungkin menurut saya itu soal yang diulang-ulang semenjak SMK.
dengan menggunakan cisco packet tracer dan karena ini laptop yang punya pacar jadi ya saya download dulu softwarenya buat langsung ujian.
Awalnya saya mengisi PG yang tentang jaringan berupa
- LAN
- MAN
- WAN
- IP Spoffing
- Keamanan Jaringan
- Analisis Teknis Jaringan
- Bandwidth
- dsb
beserta dengan essaypun sama
referensi cara-caranya ada di sini
lalu untuk praktek saya membuat sebuah topologi dimana terdiri dari 2 router, 2 Access Point, 1 PC Server dan 1 Switch yang dimana tugasnya diantara semua perangkat Harus terhubung ke PC Server atau internetnya.
Berikut topologinya
dan ini adalah hasil command via cli nya sebagai berikut :
Settingan
Konfigurasi GUI
PC Server
IP : 192.168.0.2
Netmask : 255.255.255.0
Gateway : 192.168.0.1
IP Router A
Int Fa0/0
IP : 10.10.10.2
Netmask : 255.255.255.0
Gateway :
Int Fa0/1
IP : 192.168.2.1
Netmask : 255.255.255.0
Int Eth1/0
IP : 192.168.1.1
Netmask : 255.255.255.0
IP Router B
Int Fa0/0
IP : 192.168.0.1
Netmask : 255.255.255.0
Gateway :
Int Fa0/1
IP : 10.10.10.1
Netmask : 255.255.255.0
IP Modem
IP : 192.168.2.2
Netmask : 255.255.255.0
Gateway : 192.168.2.1
IP Wireless
IP : 192.168.1.2
Netmask : 255.255.255.0
Gateway : 192.168.1.1
CLI
Konfigurasi Router A
ena
config t
interface FastEthernet0/0
no shutdown
ip address 10.10.10.2 255.255.255.0
exit
interface Eth1/0
no shutdown
ip address 192.168.1.1 255.255.255.0
exit
interface Fa0/1
no shutdown
ip address 192.168.2.1 255.255.255.0
exit
ip route 192.168.0.0 255.255.255.0 10.10.10.1
exit
copy running-config tftp
192.168.0.2
17-12-2022_Ilhamidfiana
Konfigurasi Router B
ena
config t
interface FastEthernet0/0
no shutdown
ip address 192.168.0.1 255.255.255.0
exit
interface FastEthernet0/1
no shutdown
ip address 10.10.10.1 255.255.255.0
exit
ip route 192.168.1.0 255.255.255.0 10.10.10.2
ip route 192.168.2.0 255.255.255.0 10.10.10.2
exit
copy running-config tftp
192.168.0.2
17-12-2022_IlhamidfianaB

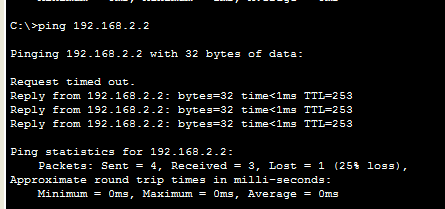

Hasilnya sebagai berikut
Terkait dengan routing niatnya saya mau menggunakan OSPF ataupun EIGRP, namun dengan waktu yang terbatas jadinya saya menggunakan Routing Static dengan alasan perangkat routernya hanya 2 ataupun dapat menggunakan RIP
Terima kasih semoga bermanfaat
